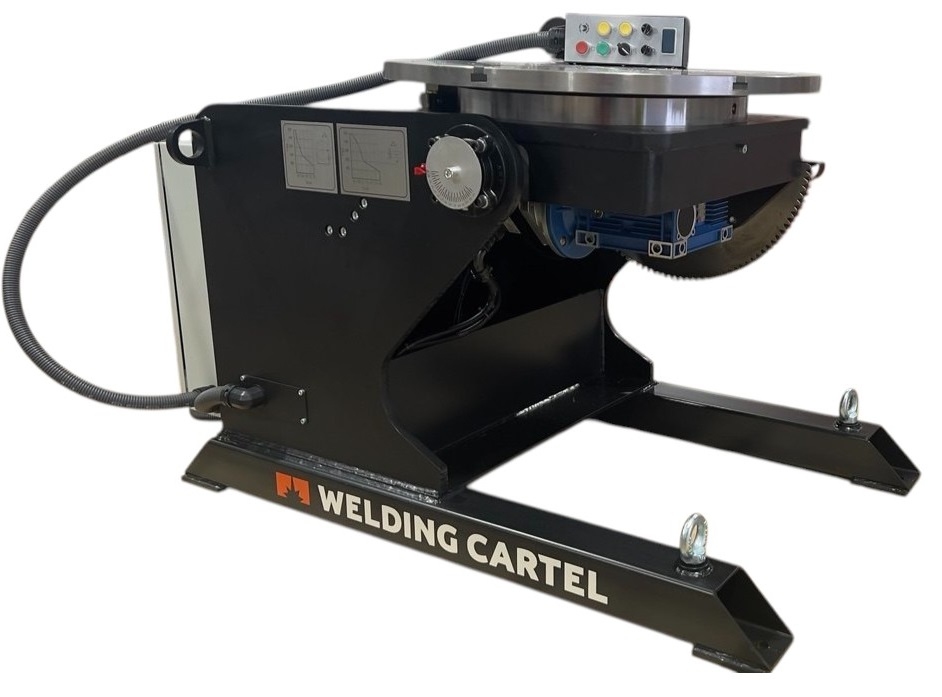

Сварочные манипуляторы предназначены для установки изделий в положение, удобное для сварки и вращения их со сварочной скоростью при автоматической сварке кольцевых швов. Манипулятор может быть использован для поворота изделия на маршевой скорости и установки его в положение для ручной или полуавтоматической сварки.
Манипулятор состоит из следующих основных узлов:

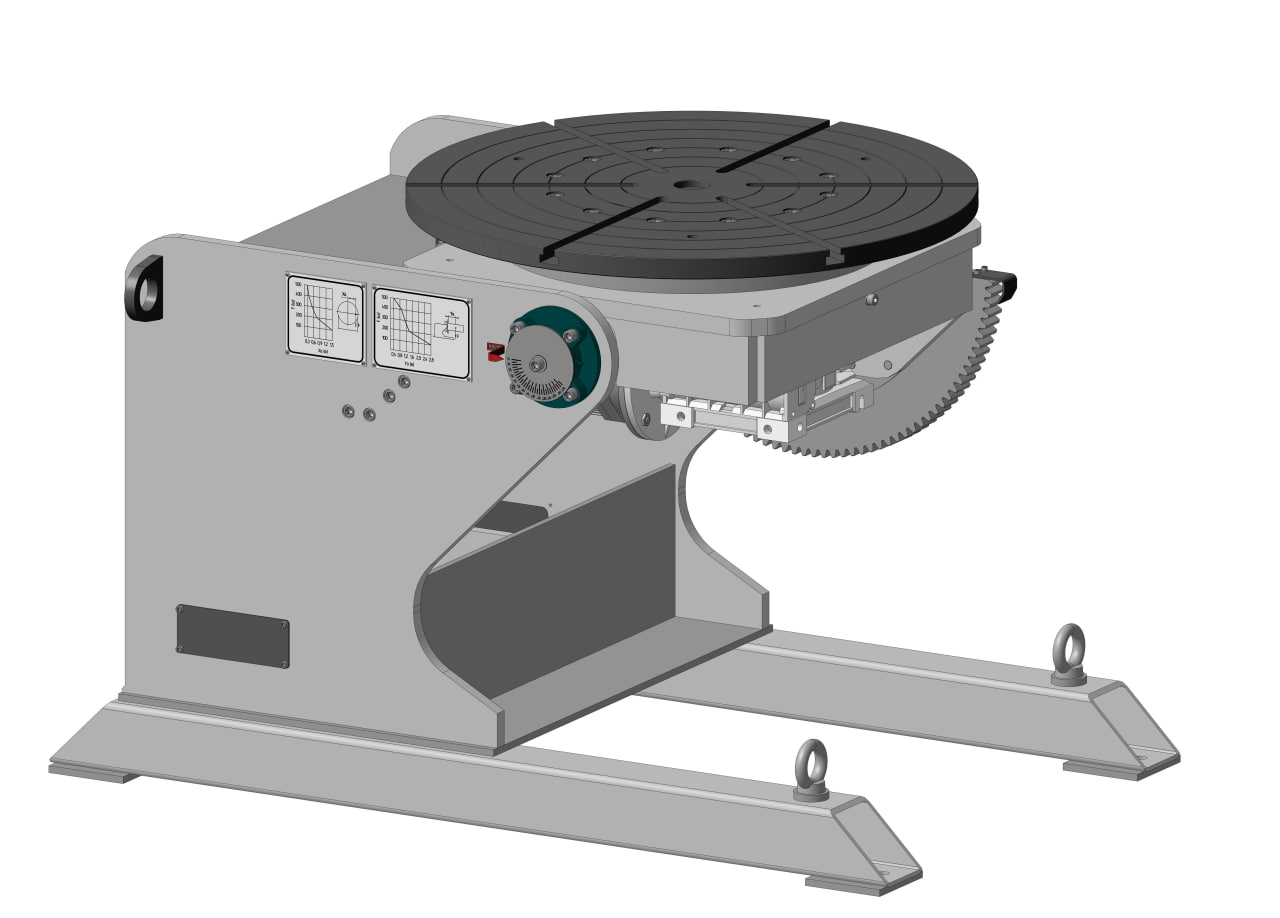

Станина манипулятора сварная. На столе размещены привод вращения, токосъемники, шпиндельный узел с планшайбой.
Вращение планшайбы осуществляется от асинхронного электродвигателя или серводвигателя через червячно-цилиндрический редуктор.
Наклон планшайбы электро-механический с помощью мотор-редуктора или гидравлический в зависимости от грузоподъемности позиционера.
Управление с пульта управления или панели управления автоматического комплекса.
Сварочные позиционеры изготавливаются от 200 до 20 000 кг.
Минимальная скорость вращения планшайбы от 0,01 об/мин.
Цифровая индикация скорости вращения на пульте управления.
Планшайба позиционеров имеет Т-образные станочные пазы.
Узел токоподвода до 1200А при ПВ-100%.
