Порошки ORBALLOY (аналог Stellite) содержат эвтектические карбиды хрома, распределенные в кобальт хромовой матрице твердого раствора вольфрама.
Карбид вольфрама является основным химическим соединением, обеспечивающим износостойкость.
Сплавы ORBALLOY хорошо противостоит износу металл по металлу, особенно в ситуациях высоких нагрузок, склонных к истиранию, с сочетанием общей устойчивости к абразивному износу
Высокое содержание сплава кобальта в матрице также обеспечивает превосходное сопротивление коррозии, окислению и сохранению горячей твердости при повышенной температуре до 900 °C.
Эти сплавы не подвержены аллотропии и поэтому не теряют своих свойств если основной металл впоследствии подвергается термической обработке или циклическому изменению температуры в процессе работы. Обработка выполняется твердосплавными инструментами.

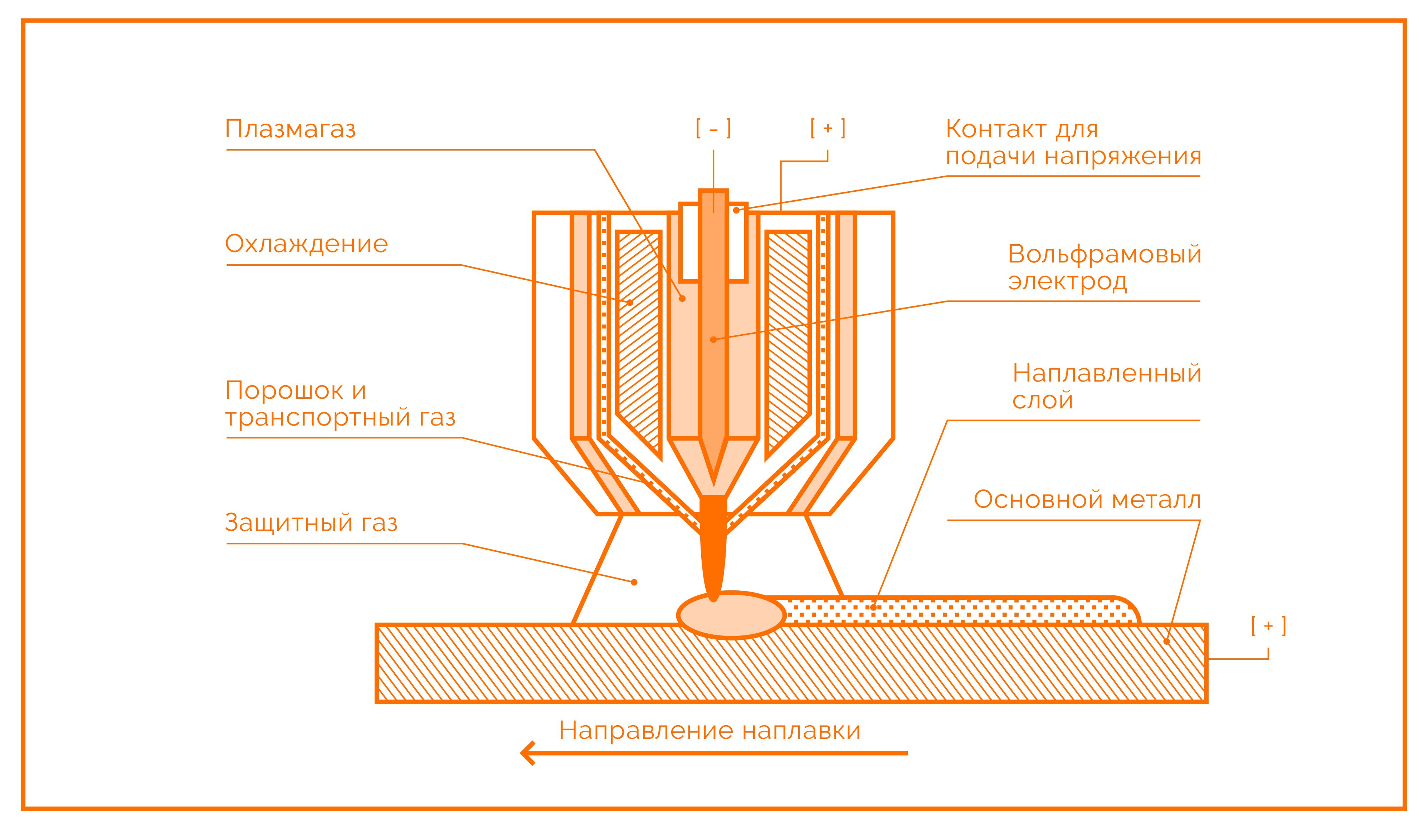

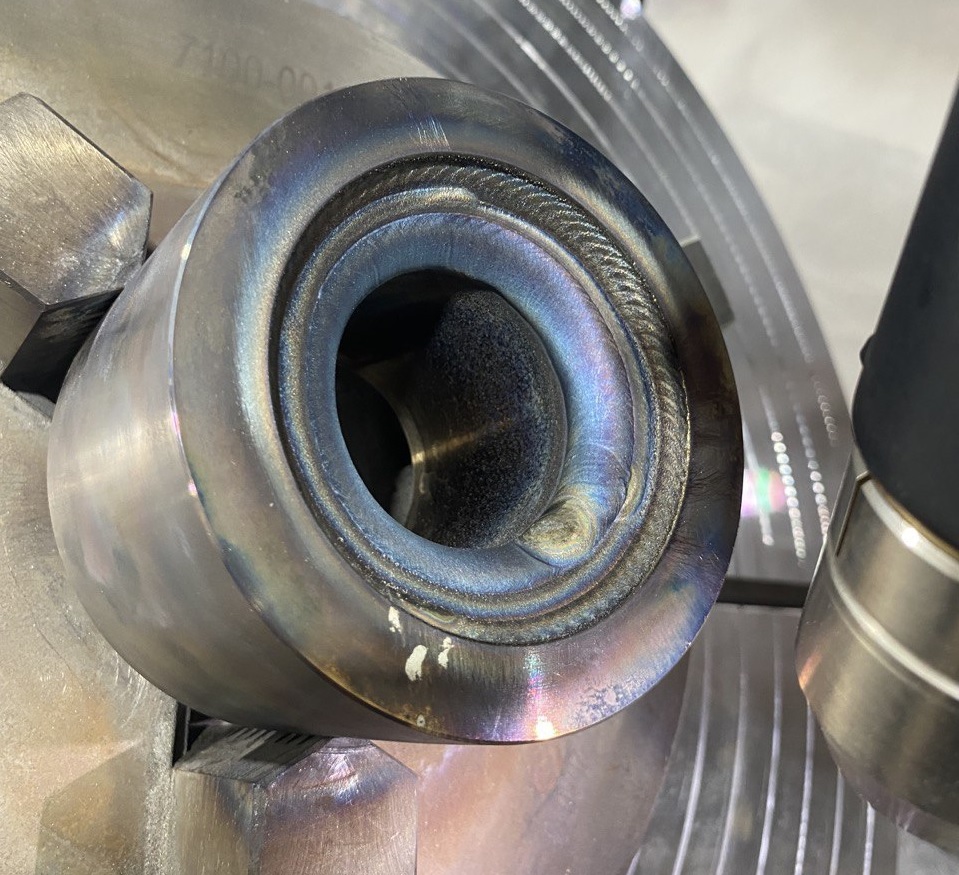

Технология плазменной порошковой наплавки основная технология по наплавке порошков ORBALLOY. Сферический порошок подается с транспортирующим газом через специальные каналы плазматрона в дугу и наплавляется на изделие.
|
Наименование |
Аналог |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Fe |
W |
Co |
Другие элем. |
HRc |
|
Orballoy 6 |
Сплав 6 |
0.9-1.4 |
1.0 |
2.0 |
26-32 |
3.0 |
1.0 |
3.0 |
3.0-6.0 |
Осн. |
0.5 |
~43 |
|
Orballoy 12 |
Сплав 12 |
1.2-1.7 |
1.0 |
2.0 |
26-32 |
3.0 |
1.0 |
3.0 |
7.0-9.5 |
Осн. |
0.5 |
~46 |
|
Orballoy 1 |
Сплав 1 |
2.0-3.0 |
1.0 |
2.0 |
26-33 |
3.0 |
1.0 |
3.0 |
11-14 |
Осн. |
0.5 |
~58 |
|
Orballoy 20 |
Сплав 20 |
2.2-3.0 |
- |
2.0 |
30-34 |
3.0 |
1.0 |
3.0 |
14-18 |
Осн. |
0.5 |
~55 |
|
Orballoy 21 |
Сплав 21 |
0.15-0.45 |
1.5 |
1.5 |
25-30 |
1.5-4.0 |
4.5-7.0 |
3.0 |
0.5 |
Осн. |
0.5 |
~30 |
|
Orballoy F |
Сплав F |
1.5-2.0 |
1.0 |
1.5 |
24-27 |
21-24 |
1.0 |
3.0 |
11-13 |
Осн. |
0.5 |
~37 |
|
Orballoy 190 |
Сплав 190 |
3.0-4.0 |
1.0 |
2.0 |
24-30 |
4.0 |
1.0 |
3.0 |
12-16 |
Осн. |
0.5 |
~56 |
